Выбор и эксплуатация бесконтактных выключателей

Потребность в бесконтактных выключателях может возникнуть:

при замене вышедшего из строя аналогичного изделия
при разработке или модернизации оборудования с применением ВБ

Выбор изделия

Изделия "Сенсор" с успехом заменяют как отечественные, так и импортные бесконтактные выключатели. Для замены выключателя достаточно использовать таблицы замены, или получить рекомендацию наших специалистов.

Выбор бесконтактного выключателя при проектировании нового или модернизации существующего оборудования желательно проводить, учитывая три группы функциональных и эксплуатационных параметров:

вид объекта, воздействующего на чувствительный элемент ВБ
требуемые параметры коммутационного элемента ВБ
параметры условий эксплуатации и конструктивные особенности оборудования

По этим группам учитывается следующая информация.

Выбор по виду воздействующего объекта

Индуктивные ВБ срабатывают при приближении объектов из металла. Объектом может служить как металлический элемент конструкции, так и металлическая пластина, прикрепленная к любой движущейся части оборудования.
Емкостные ВБ применяют для контроля перемещения или наличия любого материала, в том числе жидкого или сыпучего.
Оптические ВБ применяют для определения перемещения, наличия или контроля размеров объектов из любого непрозрачного материала.

Выбор по параметрам коммутационного элемента

Электрические параметры коммутационного элемента ВБ выбирают, исходя из параметров схемы питания и характера коммутируемой нагрузки.
Стандартными категориями применения для ВБ постоянного тока являются DC–12 и DC–13, при этом обеспечивается коммутация активной и индуктивной нагрузки.
Стандартными категориями применения для ВБ переменного тока являются АС–12 и АС–14, при этом обеспечивается коммутация активной нагрузки и слаботочной индуктивной нагрузки с током удержания до 0,2 А (изделия "Сенсор" позволяют коммутировать более мощную нагрузку).
При построении простых схем управления можно применить ВБ с напряжением питания переменного тока, тем самым исключить из схемы источник питания постоянного тока. Коммутационный элемент в этом случае может непосредственно управлять катушкой пускателя или аналогичным исполнительным элементом.

Рекомендуем вместо ВБ с функцией "НЗ" использовать аналогичные ВБ с функцией "ИЛИ". При использовании напряжения питания постоянного тока мы настоятельно рекомендуем использовать ВБ с защитой от перегрузки по току и ошибок подключения.

Выбор по условиям эксплуатации

Исходя из конструктивных особенностей оборудования, выбираются габариты корпуса ВБ и расстояния срабатывания. При наличии значительных люфтов движущихся частей оборудования желательно применять ВБ с увеличенным расстоянием срабатывания. Конструктивные особенности оборудования определяют и условия установки индуктивных и емкостных ВБ. Условия эксплуатации ВБ могут быть достаточно жесткими. Бесконтактные выключатели изначально создавались для таких условий эксплуатации, где контактные конечные выключатели работали ненадежно или вообще не могли быть применены. Степень защиты корпуса IP67 обеспечивает работоспособность ВБ под струями жидкости, но изделия с регулировкой и разъемами имеют степень защиты IP65.

Данные для заявки

Исходя из конкретной ситуации, заказчик при выборе изделия должен определить следующие данные, которые однозначно описывают и определяют типоразмер ВБ:

принцип действия чувствительного элемента
напряжение питания и схему подключения
вид корпуса
размеры корпуса или соответствующее расстояние срабатывания
исполнение по условиям установки
функцию коммутационного элемента
способ подключения (электрический монтаж)
вид защиты выходного каскада
модификацию (при необходимости)

Наиболее часто применяемые ВБ

Наиболее часто применяемые ВБИ и ВБЕ постоянного тока имеют в конце обозначения своего типоразмера комбинацию "...С-1111-З" или "...У-1111-З".
Наиболее часто применяемые ВБИ и ВБЕ переменного тока — "...251-Л".

Схемы подключения

Бесконтактные выключатели марки "Сенсор" серийного исполнения выпускаются:

для цепей постоянного тока с диапазоном рабочих напряжений 10–30 В;
для цепей переменного тока с диапазоном рабочих напряжений 60–250 В (индуктивные ВБ переменного тока — с диапазоном рабочих напряжений 20–250 В).

Ниже приводятся возможные схемы подключения бесконтактных выключателей "Сенсор" с различными коммутационными функциями. Под каждой схемой приведен фрагмент обозначения изделия, относящийся к подключению и коммутационной функции. Конкретная схема подключения данного типоразмера ВБ указана на этикетке изделия.

Схемы подключения для цепей постоянного тока

Схемы с тремя или четырьмя выводами
Подключение нагрузки между выходом и минусом питания (PNP-выход)

Схемы с тремя или четырьмя выводами
Подключение нагрузки между выходом и плюсом питания (NPN-выход)

Схемы подключения с двумя выводами

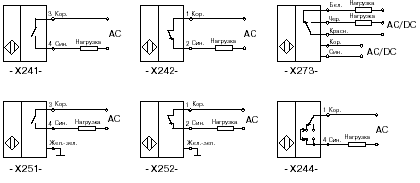

Схемы подключения для цепей переменного тока

Реальные условия эксплуатации бесконтактных выключателей на оборудовании достаточно жесткие, воздействия разносторонние. С другой стороны, бесконтактные выключатели являются электронными устройствами, и это накладывает ограничения на условия эксплуатации. Это противоречие разрешается введением в ГОСТ Р 50030.5.2 норм на условия эксплуатации. На предприятии "Сенсор" разработаны и изготавливаются изделия, работающие при условиях эксплуатации более жестких, чем предусмотрено стандартом. Конкретные параметры рабочих условий эксплуатации для ВБ приведены в полной версии каталога и на паспорте изделия.

Монтаж и установка

Схема электрического подключения ВБ, ток нагрузки, расстояние срабатывания отражены на ярлыке изделия. Условия механической установки определены в паспорте.

Если изделие имеет регулировку расстояния срабатывания, то при монтаже производится настройка на конкретные условия. Остальные бесконтактные выключатели не требуют обслуживания.

Защита

При разработке изделий "Сенсор" приняты специальные меры для того, чтобы они не выходили из строя при некачественном питании, перегрузках или ошибках обслуживающего персонала. Все ВБ постоянного тока имеют защиту от ошибки полярности напряжения питания. Значительная часть изделий имеет встроенные ограничители напряжения. Кроме того, применяется встроенная защита от перегрузки по току и от короткого замыкания нагрузки. Вид защиты конкретного типоразмера определяет соответствующая буква обозначения.
"З" — бистабильная защита. При перегрузке выхода по току защита прерывает ток че- рез бесконтактный выключатель. Для восстановления функционирования ВБ после срабатывания защиты следует кратковременно прервать подачу питающего напряжения или переключить его управляющим воздействием.
"С" — тактовая защита. При перегрузке выхода по току защита прерывает ток через бесконтактный выключатель. Через короткое время защита восстанавливает цепь и, если перегрузка осталась, вновь прерывает ток. Циклы повторяются до устранения перегрузки.
