Линейные и угловые датчики
Линейные датчики
Линейные датчики наряду с угловыми являются наиболее распространенными приборами систем контроля и управления. В настоящее время выпускаются датчики малых линейных перемещений (4 модификации), охватывающих диапазон измерений от 0–1мм до 0–50мм. Конструктивно приборы представляют собой цилиндрический конденсатор с одной из обкладок, перемещающейся вдоль оси. Механически это один из самых отработанных в машиностроении узлов: цилиндр с ходящим поршнем.
Неподвижной частью чувствительного элемента датчика является внутренний цилиндр — корпус. Наружный подвижный цилиндр — шток, имеет свободу линейного перемещения вдоль корпуса на расстояние диапазона измерения. Усилие, которое для этого требуется, не превышает удвоенного веса штока. Из приведенных фотографий линейных датчиков видно, что они выпускаются в двух конструкторских модификациях: с клеммной колодкой и гибкими выводами. Крепление цилиндра и штока осуществляется с помощью винтов М2, резьба для которых предусмотрена с наружных торцов корпуса и штока. В настоящее время не выпускатся подпружиненный вариант линейных датчиков. Для тех, кому это необходимо, рекомендуется простейший вариант подпружиненного крепления.
Комплект поставки
Чувствительный элемент, сопряженный с электронным блоком (длина проводов 20см), настроеный по Вашему заказу (напряжение питания, диапазон и соответствующее ему по величине выходное напряжение), паспорт, упаковка.Номенклатура
- ДЛП-02 — до 0–5мм
- ДЛП-05 — до 0–10мм
- ДЛП-1 — до 0–20мм
- ДЛП-2 — до 0–50мм
Угловые датчики

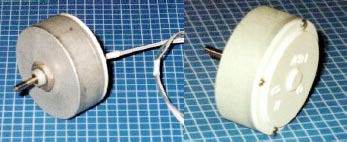

Угловые датчики являются наиболее распространенными приборами, широко используемыми в машиностроении и на транспорте, строительстве и энергетике, в различных измерительных комплексах. В рамках системы выпускаются малогабаритные бесконтактные приборы (см.фото), имеющие высокие метрологические характеристики, при высокой эксплуатационной надежности и низкой стоимости.
В настоящее время начат серийный выпуск четырех типов угловых датчиков, имеющих одинаковые размеры и конструкцию, и позволяющих охватить диапазоны измерения углов от 2° (ДУП-1А1) до 360° (ДУП-1А4). Это датчики с абсолютным отсчетом.
Номенклатура
- ДУП-1А1 — от ±1° (0°–2°) до ±10° (0°–20°)
- ДУП-1А2 — от ±10°(0°–20°) до ±30° (0°–60°)
- ДУП-1А3 — от ±30°(0°–60°) до ±90° (0°–180°)
- ДУП-1А4 — от ±90°(0°–180°) до ±180° (0°–360°)
Ознакомиться с техническими характеристиками изделий можно по каталогу продукции НПП "Уралметаллургавтоматика".
Получить каталог можно на нашем сайте.
